20dBm GSM DCS WCDMA triple bande répéteur

Caractéristiques

1 Fournir une solution de couverture rapide pour les zones de faible signal et de blocage des petits signaux. Réduire les appels de dépose / arrêt.

2 Taille compacte, basse consuption, installation facile, grande couverture.

3 Couvrir environ 200 ~ 3000 m² sans bloquer ou obstruer.

4 Réduisez la puissance et la radiation du téléphone portable, prolongez la durée de vie de la batterie du téléphone portable.

5 Conception linéaire élevée, faible interférence avec BTS.

6 Fonction de contrôle du gain manuel.

Triband dans un répéteur, réduire efficacement le coût du projet.

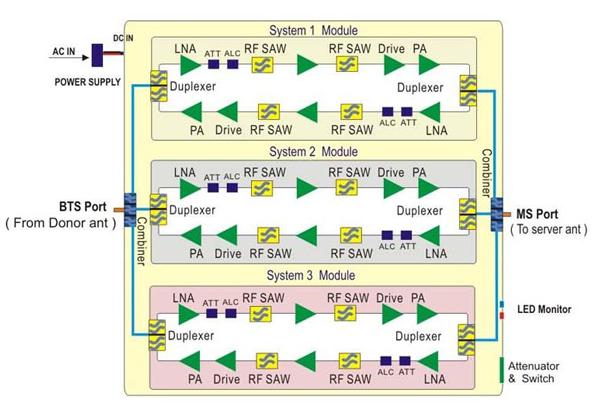

Schéma fonctionnel et principe de travail:

Le répéteur triple bande est un répéteur bidirectionnel qui se compose de trois systèmes mobiles, les trois systèmes sont combinés par un combineur, et chaque système obtient leur système d'amplification de puissance de liaison montante et descendante indépendant, et chaque lien est constitué d'un duplexeur, LNA, filtre et PA. La liaison descendante du répéteur à trois bandes reçoit, amplifie et retransmet les signaux sur l'air de BTS à la zone de couverture; en même temps, la liaison montante reçoit, amplifie et retransmet les signaux de MS vers BRS, par conséquent une communication réussie est accomplie.

图片 49.jpg

Applications

图片 50.jpg

spécification

Spécification électrique				Uplink	Liaison descendante
Gamme de fréquences		GSM900		890 ~ 915 MHz	935 ~ 960 MHz
		DCS1800		1710 ~ 1785 MHz	1805 ~ 1880 MHz
		WCDMA		1920 ~ 1980 MHz	2110 ~ 2170 MHz
Max. Gain		CEGDW-P010-GDW		≥ 60 dB	≥ 65 dB
		CEGDW-P015-GDW		≥ 65 dB	≥ 65 dB
		CEGDW-P020-GDW		≥ 65 dB	≥ 70dB
Max. Puissance de sortie		CEGDW-P010-GDW		≥ 10dBm	≥ 10dBm
		CEGDW-P015-GDW		≥ 12dBm	≥ 15dBm
		CEGDW-P020-GDW		≥ 15dBm	≥ 20dBm
Largeur de bande (-3dB)				Bande large
MGC (atténuation de l'étape)				≥ 31 dB / 1 dB étape
Contrôle de niveau automatique				≥15dB, arrêt automatique après 15dB
GSM et DCS Emission parasite			9 KHz ~ 1 GHz	≤ -36dBm @ 3KHz
			1 GHz ~ 12.75GHz	≤ -30dBm @ 3KHz
GSM et DCS inter-modulation			9 KHz ~ 1 GHz	≤ -36dBm @ 3KHz
			1 GHz ~ 12.75GHz	≤ -30dBm @ 3KHz
Figure de bruit				≤ 8dB
Système WCDMA	Emission parasite			Rencontrez 3GPP TS 25.143
	Inter-modulation de sortie			Rencontrez 3GPP TS 25.143
	Masque d'émission parasite			Rencontrez 3GPP TS 25.143
	Précision de la modulation			≤ 12,5%
	Erreur de domaine de code de pointe			≤ -35dB @ Facteur d'étalement 256
VSWR				≤ 3,0
Retard de groupe				≤ 1,5μs
Stabilité de fréquence				≤ 0.01ppm
Alarme LED				la norme
LED de puissance				Indicateur de puissance
ALC LED 1 - alarme bande ALC bande				Orange @ ALC 1 ~ 5dB, Rouge @ ALC 15dB ~ 20dB, LED éteinte après 5 secondes de couleur rouge
ALC LED 2 -DCS Bande ALC Alarme				Orange @ ALC 1 ~ 5dB, Rouge @ ALC 15dB ~ 20dB, LED éteinte après 5 secondes de couleur rouge
ALC LED 2 - Alarme ALC de bande de WCDMA				Orange @ ALC 1 ~ 5dB, Rouge @ ALC 15dB ~ 20dB, LED éteinte après 5 secondes de couleur rouge

Produit spectacle

19.1.jpg 19.2.jpg


Si vous êtes intéressé par notre répéteur triple bande 20dbm gsm dcs wcdma, s'il vous plaît être libre d'acheter les produits de haute qualité de notre usine. En tant que l'un des meilleurs fabricants et fournisseurs, nous vous offrirons un bon service après-vente et une livraison rapide.
